اختيار النظام الكهروضوئي: البحث والتتبع والهندسة المتكاملة والمنفصلة
النظام الكهروضوئي ليس مجرد كاميرا بعدسة طويلة. يجب أن يجد الهدف في قطاع واسع، ويؤكده، ويثبته، ويمرر البيانات إلى وسائل الاستجابة. أنظمة البحث والتتبع والمتكاملة والمنفصلة تحل مشكلات مختلفة.
المحتويات
البحث والدعم مهمتان مختلفتاندوائر متكاملة ومنفصلةالمدى: الكشف وتحديد الهويةالبصريات: مرئية، والأشعة تحت الحمراء، وجهاز تحديد المدىالاستقرار والدقةالطقس والخلفيةاندماجيبدأ اختيار OES بالسؤال: ما الذي يجب أن يفعله النظام - البحث أو المرافقة أو كليهما. تعتمد الإجابة على مجال الرؤية والبعد البؤري ودقة التثبيت والتكلفة.
البحث والدعم مهمتان مختلفتان

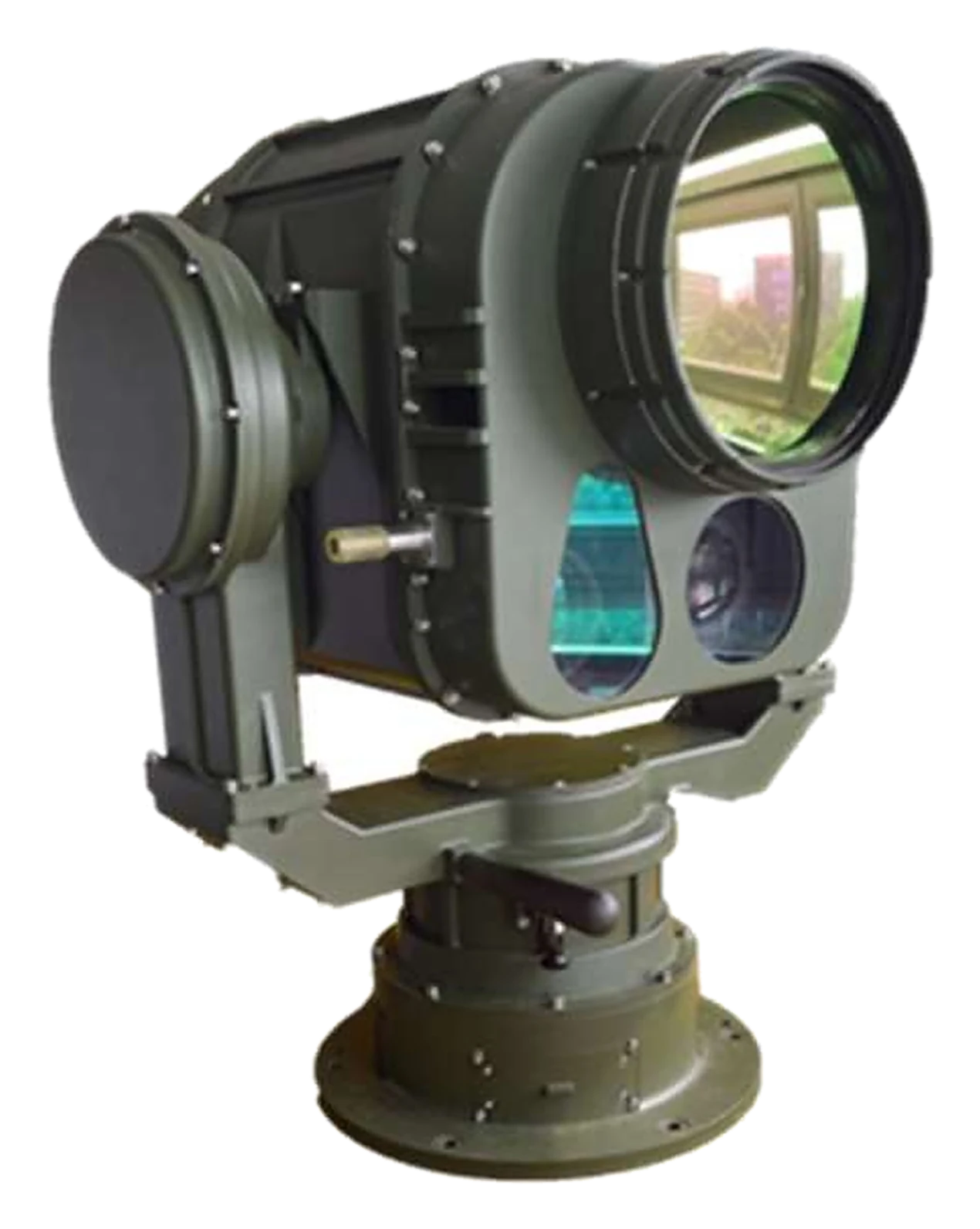

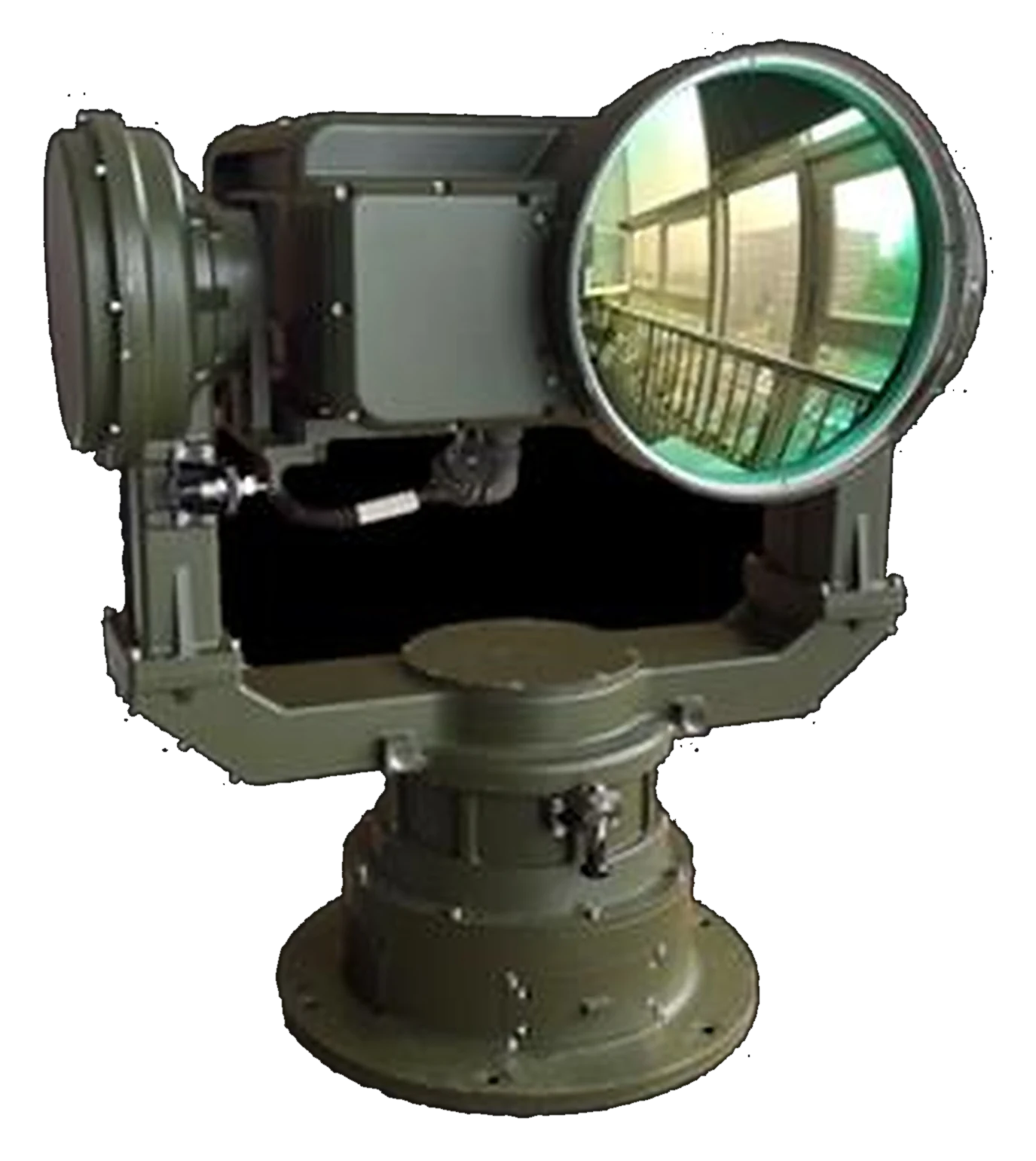

يتمتع محرك البحث بمجال رؤية واسع ودورة زحف سريعة. نظام التتبع - مجال ضيق وتركيز طويل ودقة عالية للقياسات الزاوية. دائمًا ما تكون محاولة حل المشكلتين بكتلة واحدة بمثابة حل وسط: إما الرؤية أو النطاق.
دوائر متكاملة ومنفصلة
| مخطط | الايجابيات | قيود |
|---|---|---|

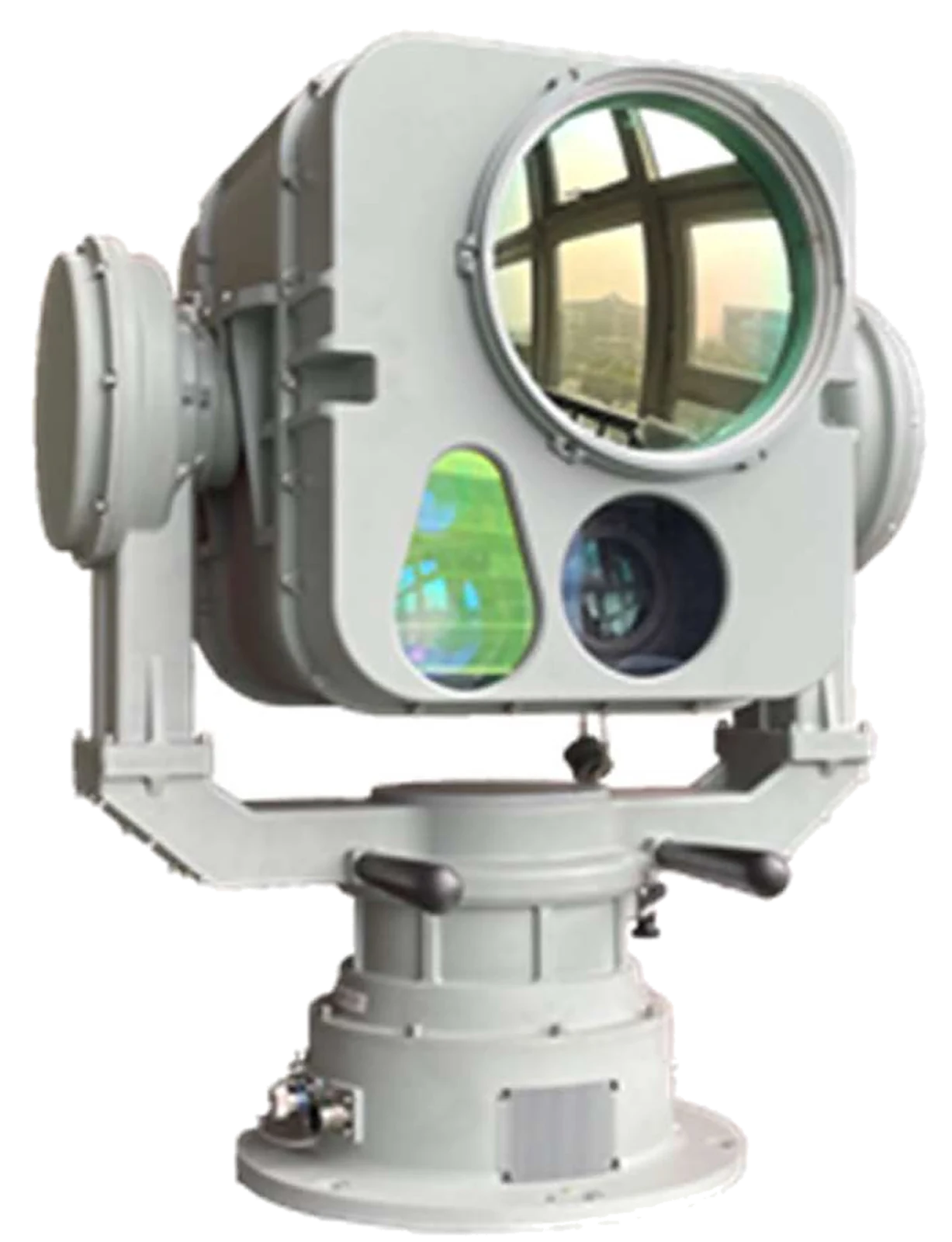

| مدمج | الانتشار السريع، هيكل واحد | التنازل عن الرؤية والمدى |

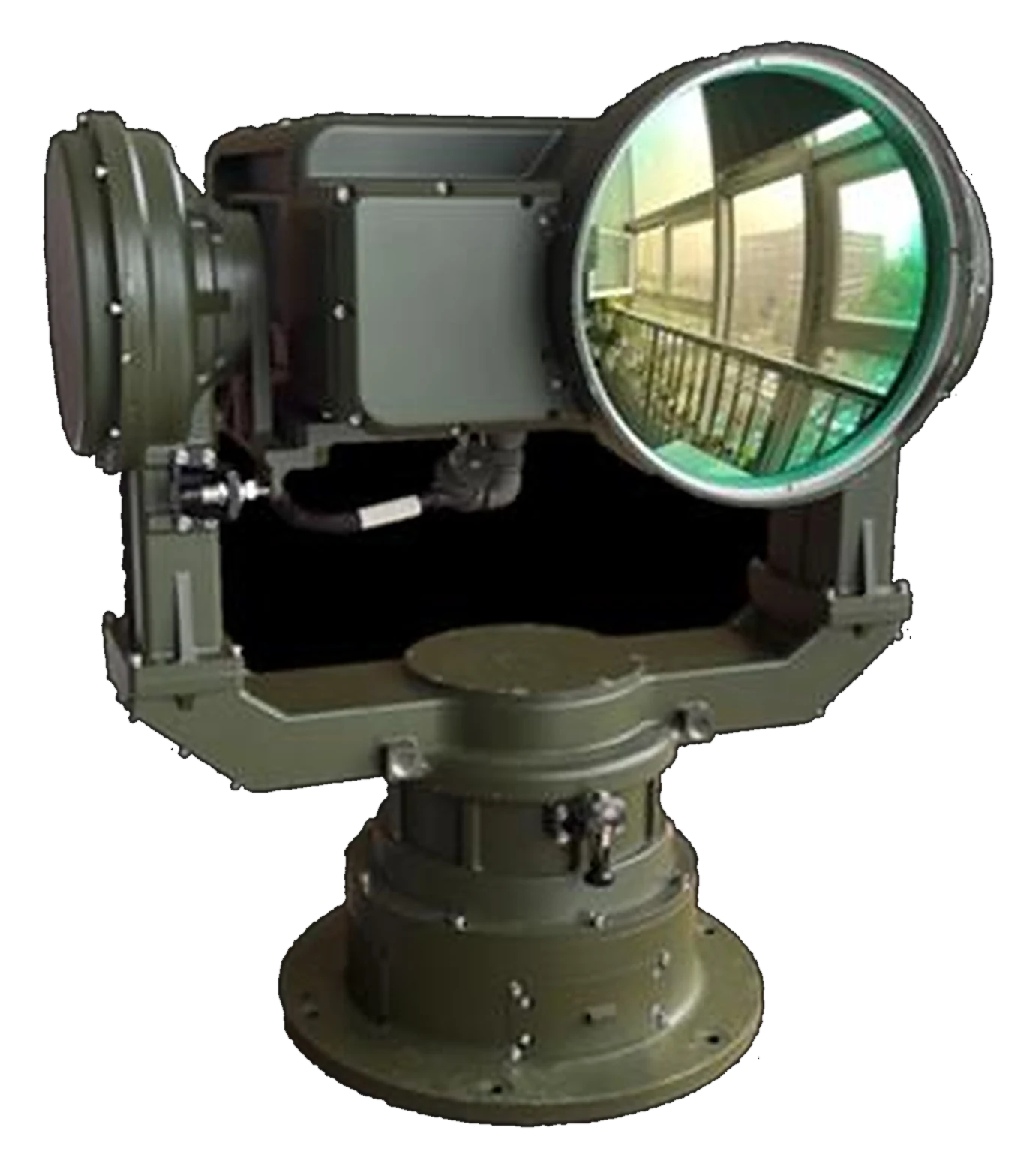

| متفرق | نطاق أفضل ومرونة الموقف | كتلتين، أكثر صعوبة في التثبيت |
| بحث فقط | عرض أرخص وأوسع | لا يوجد تتبع دقيق |
| مرافقة فقط | دقة عالية | تحتاج إلى تحديد الهدف من جهاز استشعار آخر |
المدى: الكشف وتحديد الهوية
نطاق الكشف دائمًا أكبر من نطاق التعريف. لتمييز نوع الهدف، تحتاج إلى جمع عدد كاف من البكسلات. ولذلك فإن العطاء يشير إلى رقمين: "يرى" و"يعترف". إذا تمت الإشارة إلى الأول فقط، فهذا هو التسويق.
البصريات: مرئية، والأشعة تحت الحمراء، وجهاز تحديد المدى
تعمل القناة المرئية خلال النهار وفي الطقس الجيد. التصوير الحراري - في الليل وفي الضباب، ولكنه يعتمد على التباين الحراري. يوفر جهاز قياس المسافة بالليزر مسافة دقيقة، ولكنه يتطلب الحذر عند التعامل مع الانعكاسات. للتشغيل على مدار الساعة، هناك حاجة إلى مجموعة من القنوات.
الاستقرار والدقة
على مسافة كيلومتر واحد، يؤدي الاهتزاز الزاوي للمنصة والرياح إلى تغيير الصورة. قد تكون الدقة البالغة 0.05 درجة أكثر أهمية من التركيز البؤري بمقدار 100 مم أخرى. انظر إلى نوع الاستقرار وسرعة التوجيه والسلوك أثناء هبوب الرياح.
الطقس والخلفية
المطر والضباب والغبار يقلل من التباين. الخلفية الحضرية والمصادر الحرارية تخلق أهدافًا خاطئة. ولذلك، يجب أن يتم الاختبار في منشأة مشابهة لمنشأتك، وليس في موقع اختبار ذي أفق واضح.
اندماج
يجب أن يقوم نظام OES بتغذية التتبع والفيديو والبيانات الوصفية في الدائرة المشتركة. إذا كان يعمل فقط مع جهاز التحكم عن بعد الخاص به، فأنت تشتري كاميرا، وليس مستشعر النظام. يعد بروتوكول التكامل عنصرًا إلزاميًا في العطاء.
